Комплекс Рифей-Удар-Р-550-СД

Фото Видео

Комплекс Рифей-Удар-Р-550-СД

6 954 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 475 шт/час
Плитка тротуарная 200х100 мм кв. м: 38 м2/час
Камень бортовой/бордюрный 780×300×150 мм: 100 шт/час

Технические характеристики

Установленная мощность: 51,45 кВт
Масса: 9 150 кг
Длина: 20.5 м
Ширина: 10.2 м
Высота: 3.7 м
Режим работы: полуавтоматический
Информация о предоплате: Предоплата 100%

ОНЛАЙН
Сергей Ковшевников
Менеджер

8-800-100-22-94

Описание

Производственная линия под ключ.
Главной особенностью данного комплекса является работа системы дозирования в полностью автоматическом режиме. К преимуществам установки Рифей-Удар-550-СДА можно отнести то, что в ней используется система дозации компонентов смеси, что позволяет привлечь меньшее число работников для обслуживания вибропресса, оптимальное количество рабочих 2-4 человека.
Автоматический режим смешения компонентов увеличивает качество получаемой смеси, что в свою очередь повышает качество и эксплуатационные характеристики получаемых в итоге строительных материалов, таких как: камень стеновой, пустотелый и полнотелый, плитка тротуарная, камень бордюрный и другие. Еще одним преимуществом использования модели является ее высокая производительность.

СОСТАВ И СХЕМА

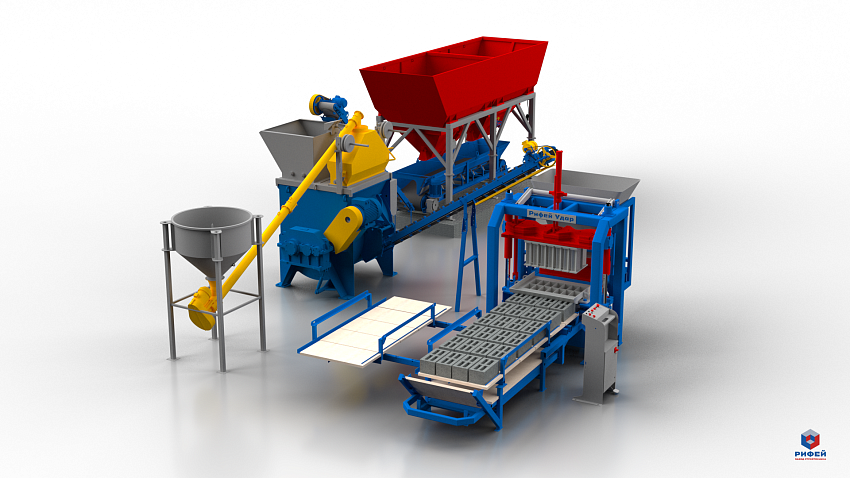

Состоит из 2-х бункеров заполнителей 1, приёмной воронки 2, транспортера ленточного 3, дозатора цемента весового 4, смесителя для изготовления полусухой бетонной смеси 5, транспортера 6 для передачи готовой смеси в формующий блок 7. Пульт управления 8 монтируется в удобном для заказчика месте . Конвейер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатороми заполнителя находится компрессор 11 для подачи сжатого воздуха в пневмопривод.


Название & Состав

Цена

Вибропресс Рифей-Удар-Р

1. Формующий блок Рифей Удар Р:
- Вибропресс Рифей Удар Р
- Пульт управления
- Маслостанция
- Пуансон матрица - 1 комплект
- Поддон технологический - 10 шт
2. Стеллажный модуль подачи поддонов:
- Модуль подачи поддонов
- Рольганг
- Траверса
- Стеллаж - 1 шт

2 734 000 руб.
с учетом НДС 20%

РБУ 550-СД-15

1. Бетоносмеситель СГ-550 (V=550 л)

2. Блок дозаторов весовых БД-550-вес (дозатор цемента, дозатор воды)

3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.)

4. Пульт управления ДЗ-3К

5. Конвейер ленточный КЛ-500-5,0

6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником

7. Конвейер винтовой (шнек) КВ 6, длин 6 м.

8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»

4 220 000 руб.
с учетом НДС 20%

Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки


Название & Состав

Цена

Модуль цветного слоя

1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации

469 000 руб.
с учетом НДС 20%

Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%

Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%

Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

609 000 руб.
с учетом НДС 20%

Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. руководство по эксплуатации

626 000 руб.
с учетом НДС 20%

Дозатор заполнителя ДЗ-28

1) Четыре бункера по 7 куб. метров каждый

2) рама

3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках

4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)

5) вибраторы - 4 шт

6) тензодатчики - 8 шт

7) паспорт, руководство по эксплуатации

1 260 000 руб.
с учетом НДС 20%

Рифей-Колун-М

1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации

478 000 руб.
с учетом НДС 20%

Дополнительные опции

Технические характеристики

Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - до 475 шт./час
камней перегородочных 120мм - до 710 шт./час
камней бортовых БР 78.30.15 - до 100 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - до 38 м2

Размеры поддона для формования 900х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 50-230 мм
Смеситель СГ-550 объем бетоносмесителя по загрузке 0,55 м³
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 15 м³

Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150

Установленная мощность - 51,45 кВт
Режим работы – автоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45

Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 200 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 8 800 кг

Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±1%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
